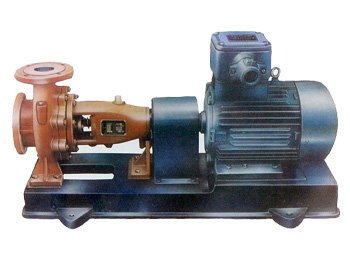

1.IS型泵系单级单吸离心泵，采用国际标准ISO2858设计，是BA型水泵的更新换代产品，适用工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用，温度不超过80℃。
ISR型是根据国际标准ISO2858所规定的性能和尺寸设计的系列热水泵，适用于热水锅炉给水，热水循环系统，亦可用于工业和城市给水、排灌，但温度不超过150℃。
2.IS(R)性能范围(按设计点计)：
转 速：2900r/min和1450r/min
进口直径：50－200mm
流 量：6.3-400mm³/h
扬 程：5-125m
3.泵的标记(例如IS(R)80－65－160)：
4.泵的选型：用户在选择水泵的规格时，应注意以下几点：
(1)选用水泵的流量应小于水井或其它水源的正常产水量，并适当考虑枯水季节。
(2)选用水泵的扬程应按实际需要的扬程，并考虑水泵的管路损失。
(3)选用水泵时应考试输送液体的温度，要小于规定的温度值。
(4)选用水泵时应考虑水泵的安装高度，即被吸液面至水泵轴线的垂直距离，要小于水泵规定的高度：
水泵安装高度Hsz的估算：
Hsz≤Hv-Fv-ΔHs-[NPSH]
Hsz≤10.09-ΔHs-[NPSH]
式中：Hv=10.33(m)标准大气压力。(水柱)
Fv=0.24(m)常温清水(20℃)的汽水压力(水柱)
ΔHs=吸入管路损失，据实际情况计算。
[NPSH]＝允许的汽蚀余量。
[NPSH]＝[NPSH]r+0.3(m)
[NPSH]r=性能参数表上给定的必需汽蚀余量。
5、性能参数
6、故障原因及解决方法
故 障 | 原 因 | 方 法 |
| 1．水泵不吸水。压力表及真空表的指针剧烈跳动。 | 1.开车前泵内灌水不够。 2.水入管或仪表漏气。 3.吸水口没有浸在水中。 | 1.停车再往泵内灌水。 2.拧紧堵塞漏气处。 3.降低吸水口使之侵入水中。 |
| 2.水泵不吸水。真空表表示高度真空。 | 1.底阀没有打开或已淤塞。 2.吸水管的阻力太大。 3.吸水高度太高。 4.吸水部分浸没深度不够。 | 1.检修清洗或更换底阀。 2.清洗或更换吸水管路。 3.降低吸水高度。 4.增加吸水部分浸没深度。 |
| 3.压力表显示有压力，但泵不出水。 | 1.出水管路阻力太大。 2.旋转方向不对。 3.叶轮流道堵塞。 4.转速不够。 | 1.检修及缩短出水管路。 2.纠正电机旋转方向。 3.取下进水管接头清理叶轮流道。 4.增加水泵转速至额定要求。 |
| 4.流量不够 | 1.水泵堵塞。 2.叶轮和泵体之间磨损间隙太大。 3.出水闸阀开得不够或出水管路漏水。 4.转速低于规定定值。 | 1.清洗水泵及吸水管路。 2.更换叶轮，调整间隙。 3.适当开启闸阀，堵塞漏水处或更换水管。 4.调整至额守转速。 |
| 5.泵转动过程中消耗功率过大。 | 1.转子与固定件之间擦碰。 2.轴承部分磨损或磨坏。 3.流量过大。 | 1.检查原因，消除擦碰。 2.更换损坏的轴承。 3.减少流量。 |
| 6.泵内部声音异常，泵不上水。 | 1.吸水管路阻力过大。 2.吸水高度过高。 3.在吸水处有空气渗气。 4.所吸送液体温度过高。 5.流量过大。 | 1.清理吸水管路及底阀。 2.降低吸水高度。 3.堵塞漏气处。 4.降低吸水温度。 5.关小出水管路闸阀及降低流量。 |
| 7.泵轴承过热。 | 1.润滑油不足。 2.泵轴与电机轴不在同一条中心线上。 3.无冷却水。 | 1.添加润滑油。 2.校正泵轴及电机轴使之在同一条中心线上。 3.通入冷却水。 |
| 8.水泵振动不正常。 | 1.泵发生气蚀。 2.泵轴与电机不在同一中心线上。 3.底脚螺栓松动。 | 1.调节出水闸阀，使之在规定的性能范围内运转。 2.较正泵轴及电机轴使之在同一中心线上。 3.拧紧底脚螺栓。 |
